Признаться, мне казалось, что тепловую энергию можно каким-то образом получить и без помощи «демона Максвелла». Например, достаточно облить водой негашеную известь – и она разогреется до температуры выше 100 °С. Или, скажем, налить в стакан с водой серную кислоту – раствор сразу же нагреется так, что стакан в руках не удержишь. Подспудно я понимал, что выделяющееся тепло «заложено» и в известь, и в кислоту при их производстве. Просто это химическая энергия переходит в тепло, как при сжигании дров. Но был опыт, который совершенно сбивал меня с толку.
Как-то я испытывал в качестве аккумулятора плавления обыкновенный фотографический фиксаж, или гипосульфит. Он легко плавился и долго не застывал, оставаясь жидким. Я заметил, что он сохраняет жидкое состояние и при температурах ниже точки затвердевания, буквально при комнатной температуре. Это уже показалось мне странным. И совсем обескуражило меня то, что, бросив в этот переохлажденный расплав крошечный кусочек того же гипосульфита, я вызвал почти мгновенное его затвердевание. Но главное – по мере затвердевания гипосульфит… нагревался. Да-да, нагревался без всяких видимых причин, притом до такой степени, что плавился снова!
Если бы я не был уверен в том, что энергию получить из ничего нельзя, то обязательно занялся бы этим явлением. Но, во-первых, в правильности законов физики я не сомневался, а во-вторых, моей основной целью был все тот же энергетический накопитель. Так что снова на поиски «капсулы»!
Электрическая «капсула»
Автор еще раз убеждается во всесилии электричества, равно как и в том, что от воплощения своей мечты он пока еще очень далек…
Как накопить электроны?
Да, тепловые накопители если и не завели меня в дебри, то уж точно направили по ложному пути. Чуть было даже не забрел в гости к «демону Максвелла», а уйти от него, говорят, гораздо труднее, чем познакомиться с ним. Но с этим уже все. Торжественно пообещав себе больше не отвлекаться на яркие пустышки, я принялся за изучение других накопителей из моего списка. Теперь очередь дошла до устройств, накапливающих электрическую энергию. И в начале перечня у меня значился конденсатор.
Я уже говорил, что электрическая машина преобразует механическую энергию в энергию электрического заряда, а он накапливается в конденсаторе – лейденской банке. Это один из самых первых типов конденсаторов, получивший свое название от голландского города Лейдена, в котором в середине XVIII века был создан.
Лейденскую банку можно увидеть в любом школьном физическом кабинете. Она представляет собой обыкновенный тонкостенный стеклянный цилиндр, оклеенный изнутри и снаружи фольгой. Внутренняя обкладка соединена с металлическим стержнем, оканчивающимся шариком. Если при зарядке лейденской банки мы подключим шарик к отрицательному полюсу электрической машины, на внутреннюю обкладку добавится некоторое количество избыточных электронов; тогда с наружной обкладки, подключенной к положительному полюсу машины, или к «земле», соответствующее количество электронов будет удалено. Таким образом на обкладках конденсатора окажутся равные по величине, но противоположные по знаку заряды, – прибор заряжен.
Разряжать лейденскую банку можно только с помощью специального разрядника, изолированного от рукоятки, за которую его держат. Попытки разрядить лейденскую банку руками нередко заканчивались гибелью экспериментаторов. Правда, это было давно, когда люди еще не знали об опасности такого опыта.
Но если лейденская банка столь опасна, значит, в ней заключено много энергии! Не та ли это «капсула», что я ищу?
Поскольку лейденской банки под рукой не оказалось, я взял первый попавшийся конденсатор, из тех, которые остались после ремонта телевизора, и сунул его выводы в штепсель. Пробежала искра. Я отнял прибор от штепселя, но тут вдруг припомнил чьи-то слова: «Переменным током конденсатор не зарядишь». Разочарованный, я прикоснулся пальцами к выводам конденсатора, дабы убедиться в справедливости этих слов, и… По искрам, которые посыпались у меня из глаз, я понял, что мой конденсатор не хуже лейденской банки. Стал вспоминать, кто же это меня обманул, однако так и не вспомнил. Решил все же не испытывать больше судьбу и сначала почитать что-нибудь о конденсаторах, а уж потом заниматься экспериментами.
Раньше, в XVII—XVIII веках, электричество представляли себе как некую невесомую «электрическую жидкость», которая может «вливаться» в проводник. Отсюда по величине заряда – количеству этой «электрической жидкости» – стали определять емкость конденсатора как какой-нибудь фляги или бутыли. Ученые давно заметили, что чем обширнее площадь обкладок и чем меньше зазор между ними, тем больше емкость конденсатора. Однако делать зазор слишком малым нельзя – при высоком напряжении, приложенном к конденсатору, может наступить «пробой» зазора искрой. В лучшем случае конденсатор потеряет заряд, а в худшем – разрушится, причем, что не исключено, со взрывом. Сантиметровый слой воздуха, например, пробивается при напряжении 30 000 В. Понижать же напряжение невыгодно. Ведь в конечном счете нас интересует не просто емкость конденсатора, а его энергоемкость, равная произведению заряда на напряжение. Поэтому уменьшение зазора между обкладками – это не путь к повышению энергоемкости. Выход один – увеличивать площадь обкладок.
И еще одно очень интересное свойство конденсатора открылось ученым. Если помещать между его обкладками различные непроводящие материалы – диэлектрики, емкость конденсатора может резко меняться. Эту способность диэлектриков изменять емкость конденсатора назвали диэлектрической проницаемостью. Было установлено: чем больше величина диэлектрической проницаемости, тем больше при прочих равных условиях емкость конденсатора.
Диэлектрическая проницаемость равна в вакууме единице. Очень близка к этому значению диэлектрическая проницаемость воздуха, поэтому воздушные конденсаторы имеют очень малую емкость. Если идти в сторону увеличения диэлектрической проницаемости, то ее значение для парафина – 2, для фарфора и стекла – до 7, а для воды – 81. То есть водный конденсатор обладает в 81 раз большей емкостью, чем воздушный.
Однако при подсчете плотности энергии обычных конденсаторов, например электролитических, которые широко распространены в радиотехнике, выяснилось, что она очень низкая, не выше, чем у обычных стальных пружин. Даже у конденсаторов-гигантов плотность энергии не выше, хотя общее количество энергии может быть достаточно велико.
За единицу емкости конденсаторов принята фарада (Ф). Это очень крупная единица, такую емкость мог бы иметь, например шар, диаметр которого равен 18 млн км, то есть в 1500 раз больше нашей Земли! Разумеется, емкость большинства существующих конденсаторов значительно меньше, поэтому ее измеряют в миллионных долях фарады – микрофарадах (мкФ), или в единицах, еще в миллион раз меньших, – пикофарадах (пФ).

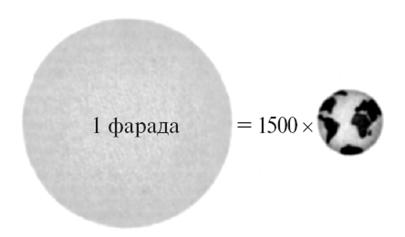

Геометрическое представление единицы электроемкости – фарады
Если взвесить самый заурядный электролитический конденсатор емкостью 10 мкФ при напряжении 300 В, то масса его составит несколько десятков граммов. А энергии в этом конденсаторе будет менее 0,5 Дж. Стало быть, плотность энергии достигнет около 10 Дж/кг. Хорошие конденсаторы могут накопить энергии раз в 10 больше, но и это очень немного.
Чтобы резко повысить емкость конденсаторов, приходится прибегать ко всяким ухищрениям. И надо сказать, в последнее время ученые здесь преуспели. В Японии, например, впервые был изготовлен конденсатор из активированного угля!
Электролитический конденсатор
Известно, что активированный уголь, приготовленный путем кипячения древесного угля в воде, имеет огромную поверхность на единицу объема. Такую поверхность образуют поры, из которых водой были вымыты соли. Благодаря этому активированный уголь отлично поглощает запахи, яды, различные газы. Им заполняют противогазы, его принимают при отравлениях, используют во многих других случаях. Именно поверхность активированного угля и заинтересовала японских ученых. Уголь пропитывают раствором солей щелочных металлов – натрия, калия, лития в органическом растворителе, и происходит чудо – емкость 1 см3такого конденсатора возрастает до десяти и более фарад! Иначе говоря, до емкости размещенного в пустоте шара, чей диаметр в 15 тыс. раз больше, чем диаметр Земли, больше, чем расстояние от Земли до Солнца! Но в отношении энергии это мало что дает – конденсатор из активированного угля выдерживает лишь очень низкое напряжение. Плотность энергии такого конденсатора составляет примерно 1 кДж/кг, что гораздо выше, чем у обычных конденсаторов, но все-таки крайне мала.
Венгерские ученые пошли по другому пути. Они создали особые пластмассы, обладающие необычайно высокой диэлектрической проницаемостью и пробойным напряжением. Кроме того, они выяснили, что самая высокая в природе диэлектрическая проницаемость – 130 тыс. единиц! – у дезоксирибонуклеиновой кислоты, той самой ДНК, которая несет генетическую информацию. Если обычный конденсатор емкостью 10 мкФ заполнить в качестве электролита ДНК, то при напряжении 300 В плотность его энергии составит 20 кДж/кг, что превышает тот же показатель для резиновых аккумуляторов.
Тут мне пришло в голову: что, если объединить открытия японских и венгерских ученых, то есть пропитать активированный уголь дезоксирибонуклеиновой кислотой. Удельная энергия конденсатора, судя по всему, вырастет еще раз в 100. Тогда масса «энергетической капсулы», необходимой автомобилю для прохождения 100 км, была бы не более 1-2 кг!
Да, заманчиво, конечно, все это осуществить, но где достать столько ДНК? Как пропитать ДНК-активированный уголь? Насколько дорог будет такой конденсатор, если его все же удастся получить? Какова будет сила взрыва, если произойдет случайный пробой?
Мне было трудно ответить на поставленные вопросы, кроме последнего. Дело в том, что однажды я чуть не стал заикой от оглушительного взрыва телевизионного конденсатора, энергия которого была в десятки тысяч раз меньше…
И еще одно обстоятельство меня огорчало. «Перестраховщики» ученые, зная почти все про конденсаторы, определили теоретический предел плотности их энергии, который оказался в тысячи раз ниже по сравнению с вычисленным мной. Кто-то из нас очень ошибался в своих расчетах, и я, кажется, догадывался, кто… По крайней мере на ближайшее будущее с помощью так называемых «ультраконденсаторов» в США планируют накапливать энергию в количестве всего около 30 кДж/кг.
Конденсатор-гигант
Между тем современные, так называемые «молекулярные» конденсаторы, несмотря на небольшую плотность энергии, в десятки раз уступающую плотности современных электроаккумуляторов, успешно применяются для запуска двигателей внутреннего сгорания и даже для перемещения транспортных средств на небольшие расстояния. Например, для некоторых типов инвалидных колясок.
«Капсулу» – в жидкий гелий
Нет, не получилось из конденсатора полноценной «энергетической капсулы». Ну ничего, ведь электричество можно накопить не только в виде неподвижного, статического заряда, – при движении электронов по проводу обмотки электромагнита оно тоже накапливается.
Мне очень хорошо запомнился школьный опыт по физике, где мы подключали к аккумуляторной батарее лампочку параллельно с электромагнитом. Лампочка загоралась не сразу, медленно раскалялся ее волосок, но при отключении батареи лампочка, вместо того, чтобы погаснуть, вспыхивала еще ярче. Какая же энергия, если не накопленная в электромагните, раскаляла волосок лампочки тогда, когда питание от батареи уже не поступало? Похоже, эта энергия накапливалась в магнитном поле в то время, когда лампочка горела тускло. Ей явно не хватало мощности батареи – львиная доля мощности шла на насыщение энергией электромагнита.
Итак, вот он – очередной аккумулятор, может быть, даже кандидат на «энергетическую капсулу». Проверим, на что способен электромагнит как накопитель.
Я попробовал «подпитывать» электромагнит током от аккумуляторных батарей, постепенно увеличивая их число. Соответственно повышалось напряжение на клеммах электромагнита, увеличивался ток, а следовательно, росла и подъемная сила электромагнита. В его магнитном поле накапливалась все бОльшая и бОльшая энергия. Так, наверное, продолжалось бы и дальше, но… от электромагнита вдруг пошел дым – он перегрелся от чрезмерного тока. Опыт пришлось прекратить. Вот, значит, где предел энергоемкости электромагнита!
Оказалось, что и со сроком хранения энергии плоховато – держится накопленная энергия в электромагните, или, как говорят, в катушке индуктивности, доли секунды. Из-за сопротивления в проводнике – проволоке, намотанной на сердечник электромагнита, – вся накопленная в его магнитном поле энергия быстро переходит в тепло. А нельзя ли устранить это сопротивление?
Мне не хотелось идти в библиотеку, однако я пересилил себя. Зато потом в читальном зале я просидел до самого закрытия и нашел не только ответ на свой вопрос, но и множество других полезных сведений.
Еще в 1911 году голландский физик Хейке Камерлинг-Оннес обнаружил, что при охлаждении ртути до температуры, превышающей абсолютный нуль на 4,1 градуса, она полностью теряет свое электрическое сопротивление. Причем резко, скачком. Так же, как и ртуть, теряли сопротивление свинец, алюминий, олово, цинк и ряд других металлов. Явление это было названо сверхпроводимостью. В кольце из такого сверхпроводника ток мог «крутиться» сколько угодно, сохраняя энергию магнитного поля. Беда лишь в том, что даже при небольшом возрастании тока или внешних магнитных полей перечисленные металлы утрачивали свойство сверхпроводимости.
В течение полувека эти сверхпроводники, названные сверхпроводниками первого рода, практического применения не нашли. Но в 1961 году советские ученые предсказали возможность создания более совершенных сверхпроводников второго рода, а американские специалисты испытали такой сверхпроводник – проволоку из сплава ниобия с оловом, а затем ниобия с титаном. Через проволоку пропускали громадные токи, вокруг нее создавали гигантские магнитные поля, и ничего ей не делалось, свойство сверхпроводимости оставалось.
В кольце из сверхпроводника второго рода можно запасать и хранить без потерь очень большую энергию; в таком кольце ее примерно в семь раз больше, чем в равной по объему батарее конденсаторов.
Конечно, кольцо это держат не при комнатной температуре, его помещают в специальный термос для хранения холодных жидкостей – криостат. В криостат заливают жидкий гелий при температуре, близкой к абсолютному нулю. Чтобы жидкий гелий испарялся не слишком сильно, его окружают так называемым азотным экраном. Азотный экран – это слой жидкого азота поверх сосуда с жидким гелием. Испаряясь, жидкий азот уменьшает испарение более холодного и дорогого гелия.
Одна из первых моделей такого накопителя была испытана в 1970 году. В сверхпроводящем «электромагните» – соленоиде – была накоплена энергия в 10 кДж. Плотность энергии накопителя составляла около 40 кДж/кг.
До какого же предела можно «накачивать» энергию в сверхпроводящий магнит? Оказывается, этот предел диктует не что иное, как… механическая прочность.
Вот уж чего я не ожидал! Коварство сверхпроводящего кольца с током заключается в том, что магнитное поле, развиваемое им, воздействует прежде всего на само кольцо. Как в электромоторе магнитное поле, действуя на обмотки, вращает вал, так и в сверхпроводящем кольце магнитные силы пытаются разорвать его. А поскольку магнитные поля и токи здесь громадны, то силы, разрывающие кольцо, очень велики. Сплавы же ниобия, из которых изготовляют проволоку для кольца, увы, совсем непрочны. Куда им до стальных или синтетических материалов! Эта недостаточная механическая прочность и является досадной причиной, сдерживающей «накачку» сверхпроводника током, а значит, и получение энергии высокой плотности.
Ученые в своих проектах отдают предпочтение гигантским сверхпроводящим накопителям. И у них есть на то веские основания. Известно, что площадь поверхности какого-либо тела пропорциональна квадрату его размеров, а объем – кубу. С увеличением размеров увеличивается отношение объема к площади поверхности. Для сверхпроводящих накопителей это имеет немаловажное значение. От объема криостата зависит величина обмотки накопителя и, следовательно, количество запасаемой энергии, а от площади – интенсивность испарения содержащихся в нем жидких холодных газов – гелия, азота. Чем больше объем и меньше поверхность криостата, тем экономичнее накопитель.
Сверхпроводящий накопитель требует значительного числа вспомогательных устройств, обслуживающих его во время работы. Это и холодильные установки, и системы обеспечения энергией для управления, выпрямительные станции, преобразователи и многое, многое другое. Конечно, все это окупается лишь в очень крупном накопителе.
Японские ученые подсчитали, например, что сверхпроводящие накопители становятся выгодными лишь тогда, когда запас энергии в них превышает 1 млн МДж. Масса такого накопителя достигла бы десятков тысяч тонн. А пока самые крупные сверхпроводящие накопители в России способны запасать только сотни мегаджоулей, причем обмотки у них весят сотни тонн. Чуть больше подобные накопители за рубежом.
Какими же видятся ученым сверхпроводящие накопители будущего?
В одном из проектов французских специалистов это гигантский криостат-бублик диаметром 136 м и высотой свыше 20 м. Сечение обмотки – 17 м. Криостат заполняют жидким гелием, предусмотрен и азотный экран. Кольцо из сверхпроводника заключают в медные или алюминиевые оболочки и усиливают прочными бандажами. В обмотке течет ток в 140 кА (килоампер), а плотность тока достигает огромной величины – 3 кА на 1 мм2сечения обмотки! В таком гиганте может аккумулироваться до 10 млн МДж энергии.
Чтобы было ясно, насколько это много, напомню, что всего 25 МДж нужно автомобилю для прохождения пути в 100 км. Если даже пробег автомобиля увеличить до 400 км, что примерно равно дневному пробегу такси, то энергии накопителя хватит для питания 100 тыс. такси в день! Эта энергия, накопленная ночью, позволила бы устранить дневные перегрузки всех электростанций такой большой страны, как Франция.

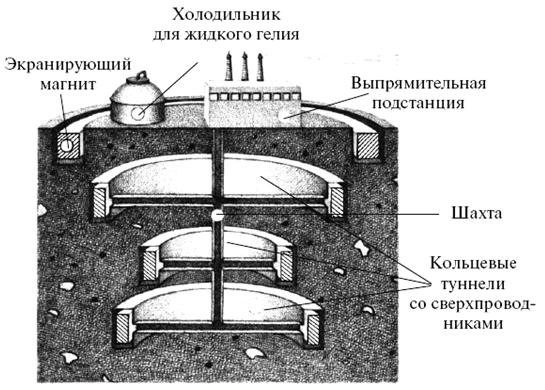

Сверхпроводящий накопитель в разрезе
Немецкие ученые спроектировали накопитель диаметром 250 м и высотой 50—70 м. Криостат с жидким гелием и помещенной в него обмоткой из титан-ниобиевого сплава упрячут под землю. Под стать размерам и предполагаемая энергия накопителя. В своем проекте немецкие ученые собираются применить интересное новшество – огромные нагрузки, действующие на обмотку, они намерены частично «переложить» на грунт, в который будет зарыт накопитель. Специальные распорки должны будут «упираться» в корпус криостата, а он, в свою очередь, – в окружающие его породы.
Проекты эти, конечно, впечатляют, кажутся чуть ли не фантастикой. И если вдуматься, привлекательны они пока только на бумаге. Слишком много в них уязвимых мест.
Взять хотя бы поддержание сверхнизких температур в криостатах, масса которых миллионы тонн, а объем – десятки миллионов кубометров. Где достать столько жидкого гелия? Чем восполнить расход на его непрерывное испарение? Кроме того, очень сложны выводы тока из накопителей – они ведь тоже должны быть сверхпроводниками, то есть находиться при температурах, близких к абсолютному нулю, а это трудно выполнить. Зарядка и разрядка таких накопителей производится только постоянным током, а промышленности нужен ток переменный.
Но это еще куда ни шло, дальше совсем плохо. Чтобы корпус накопителя равномерно упирался в грунт, распорки надо проложить внутри криостата, в жидком гелии. Однако тогда сильно возрастет приток тепла в криостат, что вызовет дополнительное испарение жидкого гелия! Огромные магнитные поля, возникающие вокруг гигантских сверхпроводящих обмоток, могут оказать опасное воздействие на живую природу и человека. Природа «привыкла» к действию весьма слабых полей земного магнетизма и чутко реагирует на их изменение. А тут вдруг в жизнь природы «вмешаются» магнитные поля в миллионы раз сильнее!
И наконец, представим, что случится, если сверхпроводник вдруг разорвется или потеряет свойство сверхпроводимости. А это не исключено. Достаточно чуть-чуть подняться температуре жидкого гелия, и вся колоссальная энергия накопителя выделится почти мгновенно. Спасут ли положение специально предусмотренные медные обмотки, по которым должен пойти ток в случае аварии, – неизвестно.
Возможно, специалисты найдут решение перечисленных проблем, тогда уже в недалеком будущем подобные накопители станут реальным хранилищем энергии. Кое-что сделано уже сегодня – получены сверхпроводники, способные работать при гораздо более высоких – «азотных» – температурах. Прилагаются немалые усилия, чтобы отыскать такие материалы, чьи сверхпроводящие свойства проявлялись бы при комнатных температурах. Но как бы ни развивалось данное направление энергетики, задача создания простой, емкой, надежной «энергетической капсулы», которую к тому же можно было бы разместить на автомобиле, по-прежнему остается чрезвычайно актуальной. Ведь сверхпроводящие гиганты совершенно непригодны в качестве источника энергии для автомобиля.
Плюс химия
Теперь мне стало ясно, почему на автомобили устанавливают обычные электроаккумуляторы, а не конденсаторы или сверхпроводящие магниты.
Действительно, автомобильные аккумуляторы могут месяцами хранить энергию, причем в достаточно большом количестве. Я сам видел, как иногда автомобили «гоняют на стартере»: включают стартер, питаемый от аккумуляторов, вроде бы для заводки двигателя, но привода на колеса при этом не отключают, как положено по инструкции, – и машина катит по улице. А ведь энергия аккумулятора здесь расходуется не только на движение автомобиля, но и на прокрутку двигателя. Не будь этой прокрутки, автомобиль смог бы пройти «на стартере» больше километра – настолько велика емкость аккумуляторов. Похоже, известные всем нам автомобильные электроаккумуляторы пока ближе всего к «энергетической капсуле».
Позвольте, но так ли уж они известны? Однажды ко мне пришел знакомый мальчик лет шести и в разговоре сказал, что знает, как устроен телевизор. На мой вопрос, может ли он нарисовать его схему, мальчик ответил утвердительно. Однако удивление мое быстро прошло, когда вместо схемы он изобразил переднюю панель телевизора. «Это экран, это ручка громкости, это яркость…» – перечислял он.
Вот так же и я представлял себе электроаккумулятор – пластмассовый ящик с клеммами, внутри которого находятся пластины и кислота, часто называемая «аккумуляторной». Что происходит внутри аккумулятора, каким образом он накапливает энергию – все это было мне невдомек.
Оказалось, что я не одинок в своем неведении. Никто из водителей, которых я расспрашивал о принципе работы аккумулятора, не дал вразумительного ответа. Мне говорили: он накапливает энергию потому, что к клеммам подсоединяется генератор или выпрямитель, которые и подают в аккумулятор ток. После этого уже сам аккумулятор становится источником тока до тех пор, пока не разрядится. Вроде бы понятно. А почему таким свойством обладает именно аккумулятор, а не кирпич, например? Да потому, дескать, что он так устроен.
Этих сведений мне было явно недостаточно. Пришлось в который раз сесть за книги.
История электроаккумуляторов берет начало со знаменитого опыта, проделанного итальянским физиком Алессандро Вольтой в 1799 году. Ученый опустил медный и цинковый электроды в разбавленную серную кислоту и обнаружил, что между электродами возникла разность потенциалов. Соединив электроды проводником – проволочкой, Вольта получил электрический ток. Тем самым он доказал, что различные металлы, помещенные в растворы кислот, образуют источник тока.
Это был первый в мире гальванический элемент, названный так в честь итальянского физика и врача Луиджи Гальвани, который еще до Вольты заметил появление тока при взаимодействии двух разных металлов, замыкаемых через живую ткань – лапку препарированной лягушки. Гальвани, правда, считал, что это электричество «животное» и вырабатывается оно мышцами.
Правда, есть сведения, что гальванические элементы существовали и в древности. Во время археологических раскопок были найдены глиняные кувшины с напоминающими электроды цилиндрами из разных металлов, причем некоторые ученые считают, что электролитом тогда служили вино или уксус. И будто бы с помощью этих элементов древние мастера умели делать гальванические покрытия: например, наносили тончайшую пленку золота или серебра на украшения.

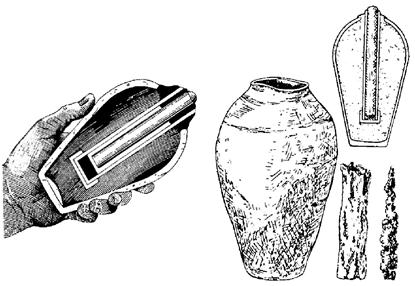

Древняя электрическая батарейка
Так или иначе, огромная заслуга Вольты состоит в том, что он не только построил гальванический элемент, но и объяснил его действие, чего по вполне понятным причинам не могли сделать древние.
Элемент Вольты давал очень маленькое напряжение. Чтобы повысить его, стали изготавливать батареи из медных и цинковых пластин, переложенных прокладками, смоченными серной кислотой. Батареи эти, названные вольтовыми столбами, обеспечивали уже достаточно большое напряжение. После Вольты немало ученых – Жорж Лекланше, Якоб Даниэль, Вильям Грове и
Угольный электрод

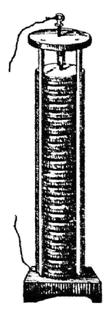

Вольтов столб

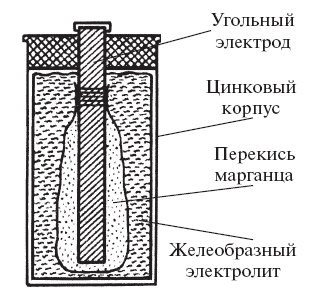

«Сухая» батарейка на основе элемента Лекланше
Лекланше, твердые – цинковый стаканчик и графитовый стержень. А вот электролит уже не жидкий. Ведь жидкость может в любой момент пролиться, а делать элемент герметичным дорого и сложно. Вот и заменили жидкость желеобразным электролитом. Получился удобный и практичный источник электричества.
Если через разряженную сухую батарею особыми импульсами пропустить ток, ее можно вновь «оживить». Эту операцию порой проделывают по несколько раз. Однако она ненадолго восстанавливает элемент.
Постойте-постойте… Как бы там ни было, получается, что гальванический элемент – тот же аккумулятор! Заряжая его электрическим током, восстанавливая, мы накапливаем в нем электроэнергию, которую затем расходуем. Так ли это?
Оказывается, и так и не так. Прежде всего, не каждый гальванический элемент можно подзарядить. Нельзя это сделать, например с элементом, который состоит из двух электролитов. Таков элемент Даниэля, где две разные жидкости разделены пористым стаканчиком. Постепенно просачиваясь через стаканчик, электролиты смешиваются, реагируют друг с другом и выделяют ток. Этот элемент, если он уже отработал свой срок, не восстановишь.
Другие элементы с твердыми электродами в принципе подзаряжаются, накапливают энергию. Но процесс накопления столь неэкономичен и неэффективен, что многие считают подзарядку таких элементов неоправданной. Накапливается только ничтожная часть поданной на элемент электроэнергии, а сам элемент после нескольких таких зарядок разрушается. Чтобы стать хорошим накопителем, гальванический элемент должен достаточно хорошо «переносить» процесс зарядки. И этого наконец удалось добиться в середине XIX века.
В 1859 году французский ученый и инженер Гастон Планте провел любопытный опыт, внешне очень похожий на опыт Вольты. Как и Вольта, Планте построил гальванический элемент, однако в качестве электродов он взял две свинцовые пластины, в обычных условиях покрытые пленкой окиси свинца. Электролит был все тот же – разбавленная серная кислота. Планте подключил к электродам источник постоянного тока и некоторое время пропускал ток через свой элемент, совсем как при подзарядке сухих элементов. Потом он отключил ток и подключил к электродам гальванометр. Прибор показал, что гальванический элемент сам стал вырабатывать электроток и при этом выделять почти всю энергию, затраченную на его зарядку. Зарядку можно было повторять много раз: элемент неизменно работал исправно и не разрушался, подобно сухим батареям.
Этот гальванический элемент назвали элементом второго рода, или аккумулятором.
Как же происходит накопление энергии в аккумуляторе Планте? При пропускании тока через электролит из серной кислоты на свинцовой пластине, соединенной с отрицательным полюсом источника тока – катодом, – выделяется водород, который восстанавливает окись свинца в чистый свинец. На электроде, соединенном с положительным полюсом – анодом, – выделяется кислород, который окисляет окись свинца до перекиси. Аккумулятор зарядится в тот момент, когда катод целиком станет чистым свинцом, а анод – перекисью свинца. Тогда между электродами окажется наибольшее напряжение.
Соединяя пластины-электроды проводником с потребителем, расходуя энергию, мы разряжаем аккумулятор. Направление тока при разрядке противоположно тому, что было при зарядке. Положительно заряженная пластина будет восстанавливаться водородом, а отрицательная – окисляться кислородом. Как только пластины станут одинаковыми, аккумулятор прекратит давать ток. Надо повторить зарядку.
Ясно, что энергия в таком аккумуляторе накапливается не в виде электрического или магнитного поля, как в предыдущих накопителях электрической энергии, а в виде вполне осязаемого вещества – свинца, переходящего с выделением энергии в перекись свинца. Сам процесс накопления и выделения энергии здесь происходит иначе, нежели в чисто электрических аккумуляторах – конденсаторах и электромагнитах. Поэтому такой аккумулятор принято называть электрохимическим.

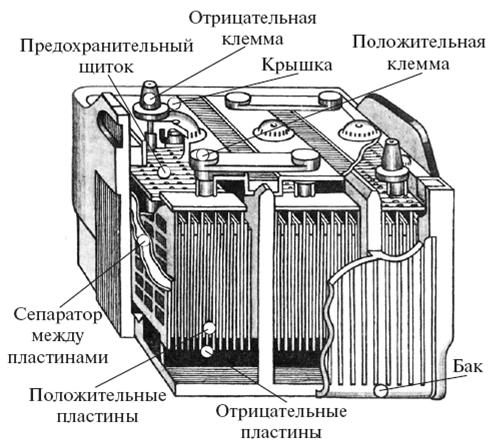

Свинцово-кислотный аккумулятор
В конструкциях автомобильных свинцово-кислотных аккумуляторов ученые постарались как можно больше увеличить поверхность электродов, не нарушая при этом их прочности.
